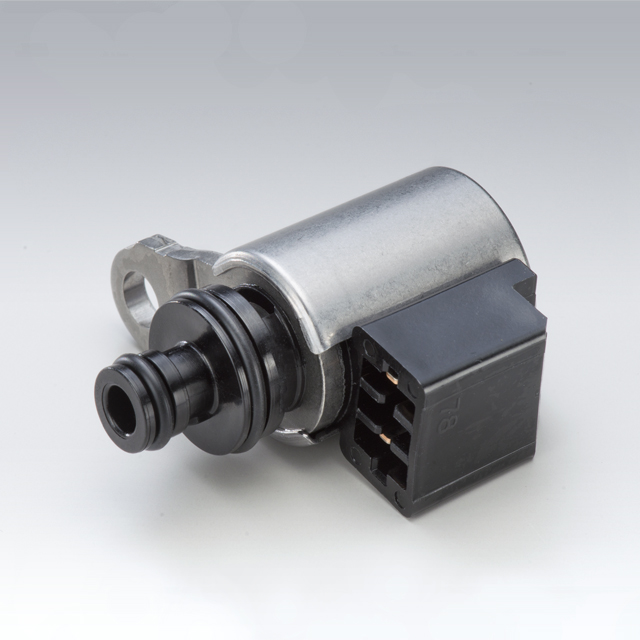

AT/CVTソレノイドバルブ
- オートマチックトランスミッション、無段変速機(CVT)の油圧制御用ソレノイドバルブ
- トランスミッションの多段化、および無段化による低燃費化に貢献
- Linear、Duty、ON-OFFの3タイプをラインアップ
特長
樹脂部品を採用し、コネクタ、ボビン、バルブシートを一体成型することにより、軽量コンパクト化を実現しています。また、バルブ部にすぐれたゴムダンパを採用することにより、作動音を低減しています。(DUTY)
ブリードタイプにおいては、バルブ仕様をスプールタイプ、ポペットタイプを要求仕様毎に選定し、バルブ感度の最適化と高い制御圧安定性を実現しています。(LINEAR 2方弁)
3方弁タイプのLINEARタイプについては、スプールタイプの採用、独自の可動部ダンピング構造により、安定した高圧の制御を実現しています。(LINEAR 3方弁)
製品仕様例
| 使用電圧 | 定格12V |
|---|---|
| 使用温度 | -40～150℃ |
| コイル抵抗 |
ON-OFF:14～18Ω DUTY:11～13Ω LINEAR:4～7Ω |
| 制御圧力 |
ON-OFF, DUTY,LINEAR(2方)：0.4～0.6MPa LINEAR(3方)：1～2MPa |
| 流量 |
ON-OFF, DUTY, LINEAR(2方):0.8L/MIN(0.04MPa時) LINEAR(3方):5L/MIN（0.7MPa時） |
| 総質量 |
ON-OFF, DUTY, LINEAR(2方):80g～100g LINEAR(3方):160g |
| 振動耐久 | 100～250m/sˆ2, 10ˆ7回 |
| 熱衝撃耐久 | -40⇔165℃ 50～500サイクル |
| 高温作動耐久 |
ON-OFF:120℃, 10^6回 DUTY:120℃, 3×10^8回 LINEAR:120℃×4000Ｈr |
（注）上記値は一例です。ご検討に当たっては当社へご相談下さい。
